Linha de cabines de pintura eletrostática à pó
As cabines da Linha CPP são fabricadas em aço carbono pintado a pó, tornando-se interessantes pelo seu custo competitivo mantendo alta performance de exaustão e recuperação de pó.
Seu projeto enfoca modelos básicos de acordo com a finalidade com a possibilidade de upgrade com opcionais para automação do pulse-jet, da recuperação de pó e da troca rápida de cor com o sistema de “roll on-roll off”.
• Fácil instalação
• Baixo custo de manutenção
• Rápido retorno do investimento
• Alta eficiência na recuperação do pó

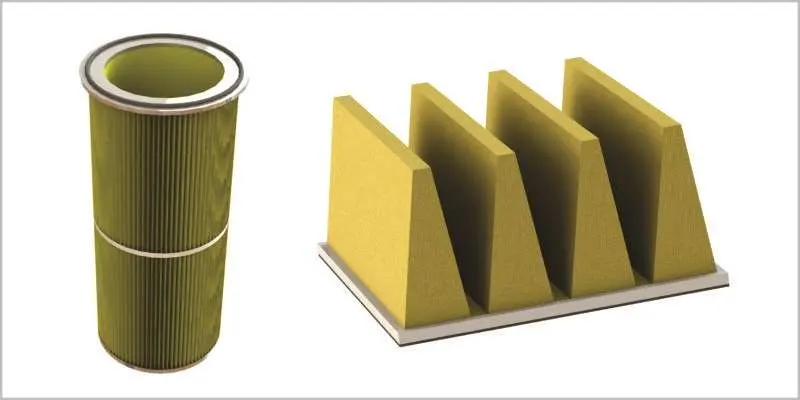

Filtro primário tipo cartucho poliéster plissado retém o pó a ser recuperado e um filtro secundário tipo celulose plissada retém particulados ultrafinos e serve como barreira de segurança

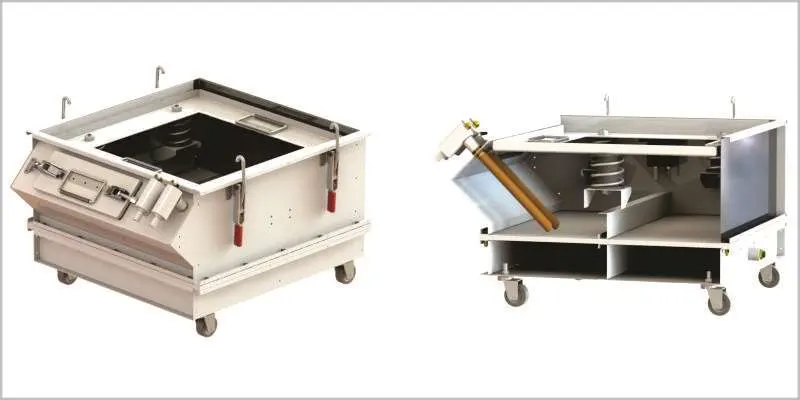

(Opcional) Caixa de recuperação e alimentação de pó integrada à cabina. Posicionada na parte traseira da cabina. Fácil desconexão e limpeza.
Estas cabines permitem uma fácil limpeza em função do fácil acesso aos filtros, e de sua concepção de coleta de pó com filtros internos, fundo inclinado e recuperador de pó integrado (opcional).
A conjugação de ventilador centrífugo de alto diferencial de pressão, superfície filtrante em poliéster e sistema de limpeza “pulse jet”, garantem fluxo de ar constante e adequado para evitar perda de pó para oambiente, resultando numa alta eficiência e qualidade na recuperação de pó.
A velocidade de ar nas aberturas da cabina de 0,5m/seg. garante que o pó não se difunda para o ambiente e não comprometa o rendimento da aplicação.
A vazão de ar é calculada para que a concentração máxima de pó no interior da cabina não supere 10g/m3, eliminando assim o risco de explosividade devido à alta concentração de pó.
modelo m1:Cabina com um posto para pintura manual, silhuetas de até 850 x 1.600 mm. Indicada para vazão de pó normal e velocidades de linha medianas em linhas com pistolas manuais.

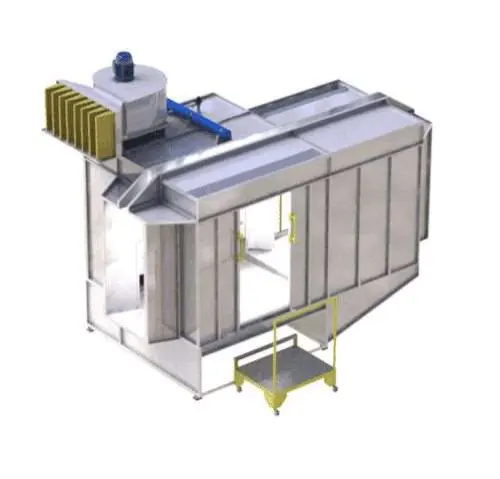

modelo m2:Cabina com dois postos em oposição, para pintura manual com silhuetas de até 850 x 1.600 mm. Indicada para vazão de pó normal e velocidades de linha medianas em linhas com pistolas manuais.

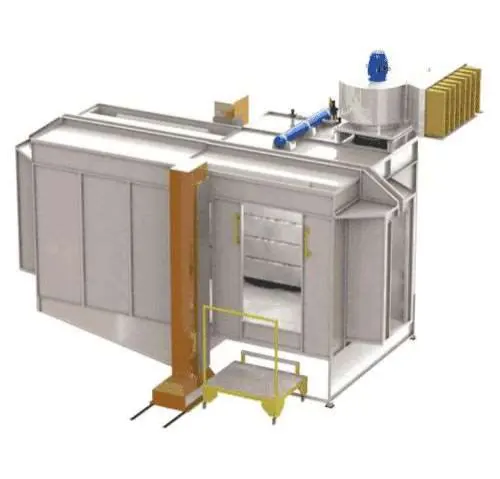

modelo a1:Cabina com dois postos automáticos e retoque manual em oposição, com uma fenda para reciprocador ou oscilador, com silhuetas de até 850 x 1.600 mm. Indicada para vazão de pó normal e elevada e velocidades de linha medianas e altas.

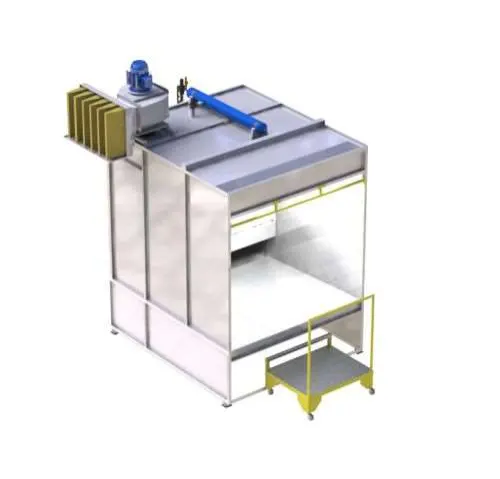

modelo e:Cabina estacionária com um posto para pintura manual, abertura frontal. Indicada para pintura de peças sem transportador. Abertura 1.600 x 2.000 mm.
| dados técnicos | |||||
|---|---|---|---|---|---|
| Características / modelo | CPP/M1 | CPP/M2 | Cpp/a1 | cpp/e | |
| Modelo | 1.500 |
3.500 |
4.000 |
2.000 |
|
| Alturá últil (mm) |
1.950 |
1.950 |
1.950 |
1.950 |
|
| Profundidade (mm) |
1.560 |
1.560 |
1.560 |
1.560 |
|
| Postos automáticos |
---- |
---- |
2 opostos |
---- |
|
| Postos manuais |
1 |
2 opostos |
2 opostos |
1 |
|
| Nº de cartuchos |
1 |
2 |
2 |
1 |
|
| Silhueta (mm) |
850 x 1.600 |
850 x 1.600 |
850 x 1.600 |
2.000 x 1.600 |
|
| Ocupação (mm) |
3.250 x 2.950 |
3.550 x 5.050 |
4.500 x 5.550 |
3.250 x 2.950 |
|
